5 INGRES/RBF, Report-Writer und INGRES/VIGRAPH

In diesem Kapitel werden zuerst zwei INGRES-Komponenten

dargestellt, die in Bezug zu Listenprogrammen stehen. Es

wird gezeigt, wie mit Hilfe von IN tenprogramm

erstellen.

Am Ende des Kapitels wird die INGRES/VIGRAPH-Komponente

vorgestellt, mit der die gewünschten Berichte in der

graphischen Form ausgegeben werden können.

Zurück zum Inhaltsverzeichnis

5.1 Einleitung

Die Listenprogramme dienen zur formatierten Ausgabe einer

Abfrage. Im Unterschied zu INGRES/QBF, das auch das

Ändern, Einfügen und Löschen von Datenwerten ermöglicht,

können INGRES/RBF und Report-Writer nur solche Programme

spezifizieren bzw. erstellen, die für die Suche von

Datenwerten benutzt werden.

Die Listenprogramme werden bevorzugt, wenn eine Abfrage viele

Reihen einer Tabelle enthält und das Ergebnis in einer gut

lesbaren Form im zeitlichen Ablauf ständig benötigt wird. Die

Ausgabe einer Liste kann entweder auf einem Drucker, auf dem

Bildschirm oder in einer Datei erfolgen.

Die einfachsten Listenprogramme, die erstellt werden

können, werden Standard-Listenprogramme genannt. Die

Standard-Listenprogramme können bei INGRES mit INGRES/RBF

erstellt werden. Abbildung 5-1 zeigt die Ausgabe eines

Standard-Listenprogramms, das für die Tabelle arbeiten

erstellt wurde:

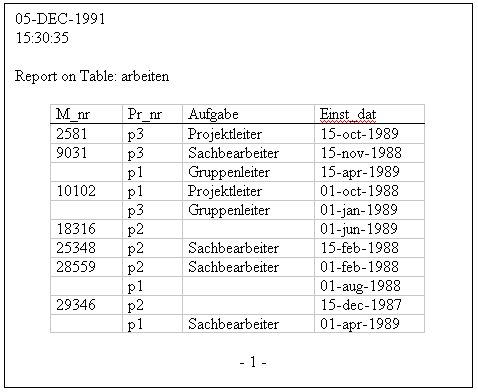

Abb. 5-1 Standard-Listenausgabe für die Tabelle arbeiten

Die Ausgabe eines Standard-Listenprogramms enthält, genauso

wie die Ausgabe jedes Listenprogramms, eine oder mehrere

Ausgabeseiten, von welchen jede folgende Teile beinhaltet:

- Kopfzeile (mit Datum und Uhrzeit),

- Titel,

- Spaltenüberschrift,

- Datenwerte und

- Fußzeile (mit Seitenangabe).

Bei einem Standard-Listenprogramm sind die Namen in der

Spaltenüberschrift identisch mit den Spaltennamen der

Tabelle. Die Reihenfolge dieser Namen entspricht genau der

Reihenfolge der Spalten im Tabellenschema.

Zurück zum Inhaltsverzeichnis

5.2 INGRES/RBF

Das INGRES-Subsystem INGRES/RBF ("Report-by-Forms")

ermöglicht dem Benutzer, mit Hilfe von frames und

ohne irgendwelche Programmierkenntnisse, Listenprogramme zu

spezifizieren. Das frame von INGRES/RBF hat sehr viele

Ähnlichkeiten mit dem JoinDefs Catalog-frame. Diese

Ähnlichkeit äußert sich sowohl bei einigen Masken als

auch bei der Funktionalität. INGRES/RBF kann entweder mit

Hilfe der Funktion Reports im INGRES/MENU oder mit dem

Betriebssystemkommando rbf aufgerufen werden. (Das Kommando

rbf ist in Kapitel 15 beschrieben.)

Der Aufruf der Funktion Reports im INGRES/MENU erzeugt, bis

auf die Titelzeile, die gleiche Maske wie in der Abbildung

4-6 angezeigt. Nach der Auswahl der Unterfunktion Create und

der anschließenden Eingabe eines Tabellennamens, erscheint

die neue Menüleiste mit den folgenden Funktionen:

- Block Mode,

- Column Mode,

- Wrap Mode und

- Default Mode,

wobei jede dieser Funktionen unterschiedliche Ausgabearten

von Daten in einer Liste beschreibt.

Funktion	Bedeutung
Block Mode	die Ausgabe von Datenwerten erscheint rechts neben der entsprechenden Überschrift.
Column Mode	die Ausgabe erfolgt spaltenweise. (Falls die Ausgabe zu lang ist, wird sie auf dem Bildschirm rechts abgeschnitten und auf dem Drucker in mehrere Zeilen umgebrochen.)
Wrap Mode	entspricht dem Column-Modus, wenn die Tabellenspalten in eine Zeile passen. Falls nicht, wird die Ausgabe automatisch umgebrochen.
Default Mode	entspricht dem Column-Modus, falls die Ausgabe in eine Zeile paßt, sonst dem Block-Modus.

Am Beispiel der Tabelle arbeiten (Abb. 5-2) werden wir

die Erstellung der Listenspezifikation im Column-Modus

durchführen.

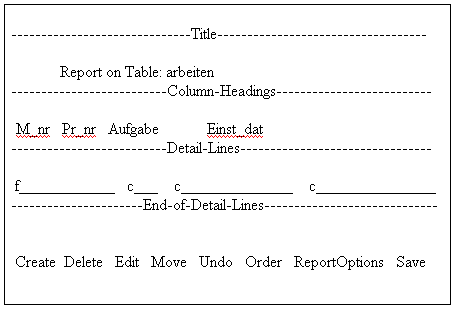

Abb. 5-2 Listenspezifikation für die Tabelle arbeiten

Das Funktionsmenü in Abbildung 5-2 enthält folgende

Funktionen:

Funktion	Bedeutung
Create	erstellt ein neues Objekt für die Listenspezifikation. Dieses Objekt kann eine beliebige Überschrift, eine neue bzw. eine leere Zeile usw. sein.
Delete	löscht ein existierendes Objekt einer Listenspezifikation.
Edit	editiert ein existierendes Objekt einer Listenspezifikation.
Move	bewegt ein existierendes Objekt einer Listenspezifikation.
Undo	hebt die zuletzt ausgeführte Operation auf.
Order	definiert, welche Spalten für die Sortierfolge und Gruppenbildung verwendet und welche Aggregatfunktionen benutzt werden.
ReportOptions	definiert das Layot der Liste.
Save	übersetzt und sichert die Listenspezifikation.

Mit der Funktion Save kann die in Abbildung 5-2 gezeigte

Listenspezifikation gespeichert und anschließend mit der

Funktion Go ausgeführt werden. Weil wir keine Änderungen

an der Spezifikation vorgenommen haben, wird daraus ein

Standard-Listenprogramm erstellt, dessen Ausgabe Abbildung

5-1 zeigt.

Die Funktionen Edit und Move werden benötigt, wenn

die Elemente der angezeigten Spezifikation eine andere

Ausgabeform haben sollen. Diese beiden Funktionen können nur

einfache Operationen (wie z.B. neue Elemente einfügen bzw.

existierende Elemente verschieben) ausführen. Um komplexere

Operationen wie z.B. Gruppenbildung durchzuführen, muß die

Funktion Order (Abb. 5-3) aufgerufen werden.

Abb. 5-3 Order Columns-frame für die Tabelle arbeiten

Die Column Name-Spalte zeigt alle Spalten der Tabelle

arbeiten an. Für jede dieser Tabellenspalten kann bei

Sequence angegeben werden, ob die Spalte für den

Sortiervorgang benutzt (ungleich 0) wird oder nicht

(=0). Die Zahlen 1,2,... definieren die Reihenfolge der

Sortierung, wobei zuerst nach der Spalte mit dem Wert

1 sortiert wird usw. Die Direction-Spalte definiert die

aufsteigende ("a") bzw. absteigende ("d") Sortierung.

Die Break-Spalte schließlich kennzeichnet mit "y" die

Tabellenspalten, die für die Gruppenbildung benutzt werden

sollen.

In Abbildung 5-3 werden damit die Spalten aufgabe und

pr_nr in dieser Reihenfolge als Sortierbegriffe verwendet.

Die Sortierung erfolgt bei beiden Spalten aufsteigend.

Zusätzlich werden die Werte der Spalte aufgabe zur

Gruppenbildung verwendet.

Mit der Auswahl der Funktion Column Options in der Maske

Order Columns können die etwaigen Aggregatfunktionen

definiert, bzw. das Layout einer Gruppenbildung beschrieben

werden. Um die Funktion ColumnOptions für die Spalte

aufgabe (Abb. 5-4) aufzurufen, muß die Schreibmarke in der

Maske Order Columns auf dieser Spalte positioniert werden.

Dasselbe gilt für die Spalte m_nr (Abb. 5-5).

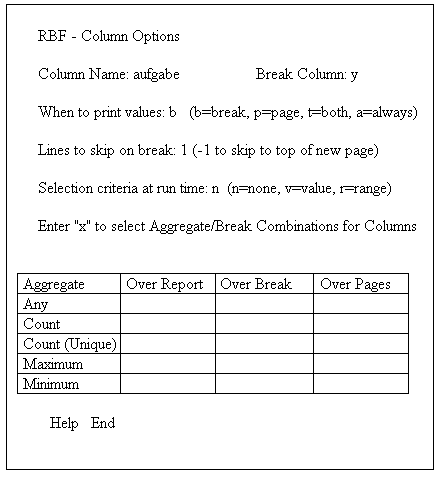

Abb. 5-4 Column Options-frame für die Spalte aufgabe

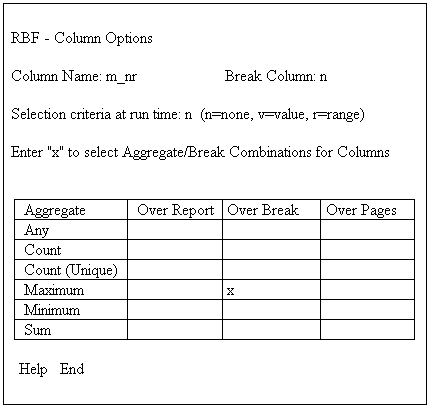

Abb. 5-5 Column Options-frame für die Spalte m_nr

In Abbildung 5-4 sind die Eigenschaften der Spalte aufgabe

beschrieben. Weil diese Spalte mit der Angabe Break=y

definiert ist, enthält ihre Column Options-Maske auch

die Zeilen, in denen das Layout für die Gruppenbildung

beschrieben ist. Mit der Angabe b wird definiert, daß jeder

Datenwert dieser Spalte nur am Anfang jeder Gruppenbildung

erscheint. Die Angabe 1 in der nächsten Maskenzeile

spezifiziert die Anzahl der eingefügten leeren Zeilen nach

jeder Gruppenbildung.

Abbildung 5-5 enthält keine Angaben für Gruppenbildung,

weil mit der Spalte m_nr keine Gruppenbildung durchgeführt

wird. Diese Spalte wird aber für die Ausgabe des maximalen

Datenwertes nach jeder Gruppenbildung mit der Spalte aufgabe

benutzt. Deswegen muß, in der Over Break-Spalte und in der

Maximum-Zeile, das Zeichen "x" gesetzt werden.

Die Ausgabe der entsprechenden Liste (nach dem Sichern und

der Übersetzung der Listenspezifikation) ist in Abbildung 5-6

dargestellt.

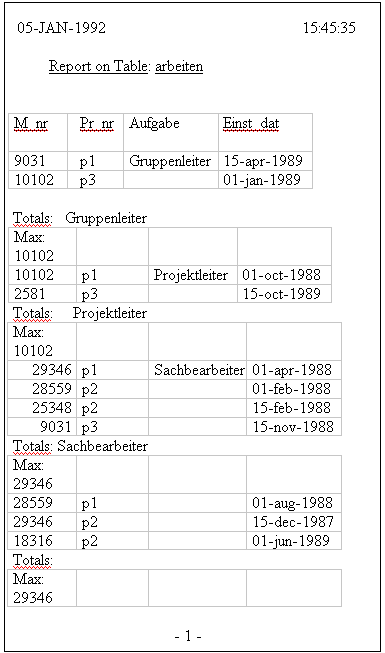

Abb. 5-6 Listenausgabe für die Tabelle arbeiten

Zurück zum Inhaltsverzeichnis

5.3 Report-Writer

Im Unterschied zu INGRES/RBF, das für die Spezifikation

eines Listenprogramms keine Programmierkenntnisse erfordert,

enthält Report-Writer für die Listenprogrammerstellung eine

einfache Programmiersprache. Ein mit dem Report-Writer

erstelltes Listenprogramm kann anschließend mit dem

Betriebssystemkommando sreport übersetzt und danach mit

report ausgeführt werden. (Für die Beschreibung beider

Kommandos siehe Kapitel 15.)

Die Verwendung der Programmiersprache des Report-Writers

werden wir an einem Beispiel erläutern.

Beispiel 5.1

.NAME bsp0501

.LONGREMARK

Dieses Listenprogramm waehlt Datenwerte der Mitarbeiter aus,

die in einem vom Benutzer eingegebenen Jahr in ihren

Projekten eingestellt wurden. Alle ausgewaehlten Mitarbeiter

werden nach Projektnummern gruppiert und zu jeder Gruppe

wird das frueheste Einstellungsdatum ausgegeben.

.ENDREMARK

.OUTPUT b0501.lst

.QUERY SELECT pr_nr,arbeiten.m_nr,m_name, einst_dat

FROM arbeiten, mitarbeiter

WHERE arbeiten.m_nr = mitarbeiter.m_nr

AND date_part ('year',einst_dat) = $jahr

.SORT pr_nr

.FORMAT einst_dat(d"01-02-03")

/* Listenkopfbeschreibung */

.HEADER REPORT

.NEWLINE 5

.LEFT .PRINT "Datum:",current_date (d"February 3 1901")

.NEWLINE 3

.UNDERLINE .TAB 20 .PRINT "Einstellungen im Jahre 1988" .NOUNDERLINE

.NEWLINE 4

.UNDERLINE .TAB 2 .PRINT "Projektnummer"

.TAB 16 .PRINT "Mitarbeiternummer"

.TAB 35 .PRINT "Mitarbeitername"

.TAB 55 .PRINT "Eingestellt am:"

.NOUNDERLINE

.FOOTER REPORT

.NEWLINE 2

.CENTER .PRINT "Listenende"

.NEWLINE 1

.HEADER pr_nr

.NEWLINE 3 .TAB 2 .PRINT "Projektnummer: " .TAB 20 .PRINT pr_nr c(4)

.FOOTER pr_nr

.NEWLINE 1

.PRINT "-----------------------------------------------------------"

.NEWLINE 1

.TAB 2 .PRINT "Das frueheste Einstellungsdatum ist: ",min(einst_dat)

.NEWLINE 1

.PRINT "-----------------------------------------------------------"

.NEWLINE 1

.DETAIL

.TAB 2 .PRINT pr_nr c(4)

.TAB 16 .PRINT m_nr n(6)

.TAB 35 .PRINT m_name c(20)

.TAB 55 .PRINT einst_dat c(8)

.NEWLINE 1

Das Programm in Beispiel 5.1 wählt Datenwerte der

Mitarbeiter aus, die im Jahr, das vom Benutzer beim Ablauf

eingegeben wird, in ihren Projekten eingestellt wurden.

Alle ausgewählten Mitarbeiter werden nach Projektnummern

gruppiert, und zu jeder Gruppe wird das früheste

Einstellungsdatum ausgegeben.

Jede Report-Writer-Anweisung hat zwei Teile: Das Zeichen "."

als Präfix, gefolgt von einem Report-Writer-Schlüsselwort.

Jedes Schlüsselwort hat ein oder mehrere Kürzel, die als

Synonyme benutzt werden können.

Die Report-Writer-Anweisungen können in mehrere Gruppen

unterteilt werden, abhängig davon, welche Aufgabe sie

in einem Listenprogramm haben. Zu der ersten Gruppe

gehören sogenannte Report Setup-Anweisungen, die allgemeine

Eigenschaften eines Listenprogramms (Listenprogrammname,

SELECT-Anweisung für die Datenauswahl usw.) beschreiben. Zu

dieser Gruppe gehören folgende, in Beispiel 5.1 verwendete

Anweisungen:

- .NAME,

- .LONGREMARK,

- .OUTPUT,

- .QUERY und

- .SORT .

Die .NAME-Anweisung beschreibt den Namen des

Listenprogramms. Diese Anweisung muß als erste Anweisung

eines Report-Writer-Programms erscheinen. Unter dem

Listenprogrammnamen (in unserem Beispiel bsp0501) wird

die Listenspezifikation im INGRES-Systemkatalog gespeichert.

Diese Aufgabe führt das Kommando sreport aus. Beim Ablauf

des Listenprogramms mit Hilfe des report-Kommandos muß der

Listenprogrammname in der Kommandozeile explizit angegeben

werden. Das Kürzel .NAM ist das Synonym für .NAME.

Mit der Anweisung .LONGREMARK kann ein Kommentar, der

mehrere Zeilen umfaßt, geschrieben werden. Diese Anweisung

dient zum Dokumentieren eines Listenprogramms. Das Kürzel

.LREM ist das Synonym für .LONGREMARK. Weil der Kommentar

mehrere Zeilen lang sein kann, existiert beim Report-Writer

eine zusätzliche Anweisung - .ENDREMARK -, mit der das

Kommentarende gekennzeichnet wird. Das Kürzel .ENDREM ist

das Synonym für .ENDREMARK. Eine zweite, ähnliche Anweisung

wie .LONGREMARK ist .SHORTREMARK (.SREM), mit der ein

einzeiliger Kommentar geschrieben werden kann.

Report-Writer unterstützt auch das Dokumentieren von

Listenprogrammen mittels allgemeiner Kommentare. Den Anfang

eines solchen Kommentars bildet das Zeichenpaar "/*" und

sein Ende das Zeichenpaar "*/". Der Unterschied zwischen

den mit .LONGREMARK bzw. .SHORTREMARK erstellten Kommentaren

einerseits und den allgemeinen Kommentaren andererseits

ist, daß die ersten im INGRES-Systemkatalog gespeichert

werden und beim Aufruf des Catalog-frames von INGRES/RBF am

Bildschirm ausgegeben werden.

Die Anweisung .OUTPUT (.OUT) definiert den Dateinamen

für die Listenausgabe. Falls diese optionale Anweisung

in einem Listenprogramm nicht angegeben ist, wird die

Liste standardmäßig auf dem Bildschirm ausgegeben. (Der

Schalter "-f" des report-Kommandos kann nachträglich das

Ausgabemedium einer Liste ändern.)

Die .QUERY-Anweisung enthält eine komplette

SELECT-Anweisung, mit der Daten aus einer oder mehreren

Tabellen einer Datenbank ausgewählt werden. Die Abfragen

mittels SELECT-Anweisung sind in Kapitel 7 und 8

beschrieben. Die in Beispiel 5.1 verwendete SELECT-Anweisung

wählt Daten aus zwei Tabellen der Beispieldatenbank -

arbeiten und mitarbeiter - aus. In der WHERE-Klausel dieser

SQL-Anweisung existiert die Bedingung

date_part ('year', einst_dat) = $jahr .

Mit der INGRES-Funktion date_part wird die Jahresangabe

der Spalte einst_dat der Tabelle arbeiten ausgewählt

und mit der Variablen jahr verglichen. (Alle Variablen

eines Report-Writer-Programms werden mit dem Präfix

"$" gekennzeichnet. Jeder Teil einer SELECT-Anweisung

(Tabellenname, Spaltenname usw.) kann durch eine Variable

ersetzt werden, die beim Ablauf des Listenprogramms durch

die Benutzereingabe ersetzt wird. Die Wertzuweisung einer

Variablen kann in der Kommandozeile des report-Kommandos

erfolgen. Falls dies unterlassen wird, wird der Benutzer vom

System aufgefordert, die Angabe nachträglich zu machen.

Hinweis.

Die Erstellung der komplexen SELECT-Anweisungen (wie in

Beispiel 5.1) soll außerhalb des Listenprogramms vorgenommen

werden. Der Weg, den wir empfehelen, ist, die entsprechende

SELECT-Anweisung mit der isql-Schnittstelle von INGRES

zu erstellen und auszutesten. Nachdem sich der Benutzer

überzeugt hat, daß die SELECT-Anweisung korrekt ist, sollte

diese Anweisung in einer Datei gespeichert und anschließend

in das Listenprogramm eingefügt werden.

Die Anweisung .QUERY muß in einem Report-Writer-Programm

angegeben werden, falls die alternative Anweisung .DATA

nicht verwendet wird. Die .DATA-Anweisung hat eine ähnliche,

aber eingeschränkte Funktionalität im Vergleich zu der

.QUERY-Anweisung. Das Kürzel .QUER ist das Synonym für

.QUERY.

Mit der .SORT-Anweisung werden die Spalten definiert, die

zur Sortierung verwendet werden. Wenn mehrere Spalten in

der .SORT-Anweisung genannt sind, definiert ihre Reihenfolge

gleichzeitig die Reihenfolge der Sortierung. Falls die

.BREAK-Anweisung in einem Report-Writer-Programm nicht

angegeben ist, spezifiziert die .SORT-Anweisung zusätzlich

die Gruppenbildung im Listenprogramm. Das Kürzel .SRT ist

das Synonym für .SORT.

Die zweite Gruppe der Report-Writer-Anweisungen

definiert die Struktur eines Listenprogramms. Zu dieser

Anweisungsgruppe gehören:

- .HEADER,

- .FOOTER und

- .DETAIL .

Die .HEADER-Anweisung spezifiziert den Beginn einer

Anweisungsgruppe, die am Listen-, Seiten- oder

Grupppenbildungsanfang ausgeführt wird. Dementsprechend kann

diese Anweisung drei unterschiedliche Angaben enthalten:

- REPORT,

- PAGE und

- spalten_name .

Die REPORT- bzw. PAGE-Angabe kennzeichnet den Beginn

der Anweisungsgruppe, die am Listen- bzw. Seitenanfang

ausgeführt wird. spalten_name ist eine in der Anweisung

.SORT bzw. .BREAK angegebene Tabellenspalte, die die beim

Gruppenwechsel auszuführende Anweisungsfolge kennzeichnet.

In Beispiel 5.1 spezifiziert .HEADER pr_nr, welche

Anweisungen bei jedem Gruppenwechsel der Spalte pr_nr

ausgeführt werden.

Die .FOOTER-Anweisung definiert den Beginn einer

Anweisungsgruppe, die am Listen-, Seiten- oder

Gruppenbildungsende ausgeführt wird. Die Syntax der

.FOOTER-Anweisung entspricht genau der Syntax der

.HEADER-Anweisung.

Mit der .DETAIL-Anweisung wird der Beginn einer

Anweisungsfolge gekennzeichnet, die bei der Ausgabe jeder

Datenzeile ausgeführt wird. Diese Anweisung hat keine

zusätzlichen Angaben. Das Kürzel .DET ist das Synonym für

.DETAIL.

Eine der meistverwendeten Report-Writer-Anweisungen ist die

.PRINT-Anweisung. Diese Anweisung veranlaßt die Ausgabe von

Zeichenketten, Tabellenspalten oder Ausdrücken aller Art in

eine Liste. Der Programmierer kann die Ausgabe mit Hilfe

zahlreicher unterschiedlicher Formate steuern, von denen wir

die in Beispiel 5.1 verwendeten

c(20),

n(6) und

d("February 3 1901")

erläutern werden. Das Format c(n) gibt eine Zeichenkette

aus, wobei n die maximale Anzahl der auszugebenden Zeichen

definiert. Das zweite Format n(b) wird für die Ausgabe

numerischer Werte benutzt, während d("February 3 1901") in

Beispiel 5.1 die Ausgabe der Systemfunktion current_date

regelt. Report-Writer verwendet das spezifische Datums- und

Zeitformat

Sunday, February 3 1901 at 4:05:06 p.m.

als Musterformat für Werte vom Typ DATE. Dieses Format

kann auch teilweise benutzt werden, wie in Beispiel 5.1

ersichtlich ist.

Die letzte Gruppe von Anweisungen, die wir beschreiben

werden, sind die Anweisungen zur Textpositionierung. Zu

diesen Anweisungen gehören u.a.:

- .TAB,

- .NEWLINE,

- .LEFT und

- .CENTER .

Mit der .TAB-Anweisung wird die Position in der aktuellen

Zeile geändert, so daß der Text ab der definierten Stelle

ausgegeben wird. Die Änderung der aktuellen Position kann

sowohl absolut (z.B. .TAB 32) als auch relativ (z.B. .TAB

+12) sein. Das Kürzel .T ist das Synonym für .TAB.

Die Anweisung .NEWLINE n verschiebt die Textausgabe um n

Zeilen. Falls die optionale Angabe n ausgelassen wird, wird

standardmäßig der Wert 1 angenommen, was die Verschiebung an

den Anfang der nächsten Zeile bedeutet. Das Kürzel .NL ist

das Synonym für .NEWLINE.

Die Anweisung .LEFT n positioniert einen Textblock relativ

um n Stelen nach links. Falls n ausgelassen wird, wird der

Textblock linksbündig ausgegeben. (Report-Writer unterstützt

auch die analoge Anweisung .RIGHT.) Die Anweisung .CENTER

zentriert einen Textblock.

Report-Writer ermöglicht auch die Verwendung von

Kontrollstrukturen mittels der IF-Anweisung. Diese Anweisung

hat hier dieselbe Syntax und Funktionalität wie in den

meisten anderen Programmiersprachen.

Die Listenausgabe des Beispiels 5.1 sieht folgendermaßen

aus:

Datum:August 14 1991

Einstellungen im Jahre 1988

	Projektnummer	Mitarbeiternummer	Mitarbeitername	Eingestellt am:
	p1	285591	Mozer	88-08-01
	p1	10102	Huber	88-10-01

Das juengste Einstellungsdatum ist: 88-08-01

	p2	285592	Mozer	88-02-01
	p2	25348	Keller	88-02-15

Das juengste Einstellungsdatum ist: 88-08-01

	p3	090313	Meier	88-11-15

Das juengste Einstellungsdatum ist: 88-08-01

Listenende

Zurück zum Inhaltsverzeichnis

5.4 INGRES/GRAPHS

INGRES/GRAPHS ist eine weitere Komponente von INGRES, die

die Erstellung von Berichten ermöglicht. Im Unterschied

zu INGRES/REPORTS bzw. Report-Writer, die beide Berichte

in einer Listenform erstellen, erzeugt INGRES/GRAPHS die

Ausgabe in grafischer Form.

Um die von INGRES/GRAPHS erstellten Grafiken auszugeben,

benötigt der Benutzer einen entsprechenden grafischen

Bildschirm. (Ein alphanumerischer Bildschirm kann u.U.

auch für die Ausgabe von den mit INGRES/GRAPHS erstellten

Grafiken benutzt werden; in diesem Fall aber werden die

Linien durch Buchstaben ersetzt, was eine zusätzliche

Vorstellungskraft des Benutzers erfordert, um die Grafik

erfassen zu können.)

INGRES/GRAPHS enthält eine einzige Komponente - VIGRAPH

("Visual Graphic Editor") - die aufgerufen wird, nachdem

die Funktion Graphs im INGRES/MENU ausgewählt, bzw. das

Betriebssystemkommando vigraph ausgeführt wird. Nach dem

Aufruf der Funktion Graphs erscheint das VIGRAPH-frame (Abb.

5-7):

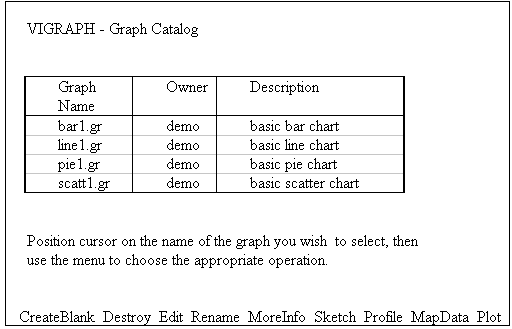

Abb. 5-7 VIGRAPH-frame

Das in Abbildung 5-7 dargestellte frame enthält vier

existierende Grafikspezifikationen: bar1.gr, line1.gr,

pie1.gr und scatt1.gr, die als Demonstrationsbeispiele

gemeinsam mit dem System ausgeliefert werden. Die

Spezifikation bar1.gr ist in der Form eines Balkendiagramms,

line1.gr in Form einer Liniengrafik, pie1.gr in Form

eines Kuchen- und scatt1.gr in Form eines Punktediagramms

dargestellt.

Graphic Catalog-frame enthält folgende Funktionen:

Funktion	Bedeutung
CreateBlank	unterstützt die Erstellung einer ganz neuen Grafikspezifikation.
Destroy	löscht eine existierende Grafikspezifikation.
Edit	editiert eine existierende Grafikspezifikation.
Rename	benennt eine existierende Grafikspezifikation um.
MoreInfo	gibt die zusätzliche Information (Erstellungsdatum, Kommentar usw.) über eine existierende Grafikspezifikation aus.
Sketch	zeichnet eine kleine Grafik zu Anschauungszwecken in der rechten unteren Bildschirmecke.
Profile	gibt alle VIGRAPH-Parameter am Bildschirm aus. Der Benutzer hat anschließend die Möglichkeit, die Parameter zu ändern.
MapData	erlaubt dem Benutzer, Daten für eine Grafikspezifikation zu definieren.
Plot	zeichnet die Grafik für die ausgewählte Spezifikation.

An einem einfachen Beispiel werden wir die Benutzung von

INGRES/GRAPHS zeigen. Das Beispiel gibt, mit Hilfe eines

Balkendiagramms, die Mittel aller Projekte aus. Durch die

Auswahl der Funktion Edit für die Spezifikation bar1.gr in

der Graph Catalog-Maske und der anschließenden Auswahl der

Funktion MapData erscheint das Data Mapping-frame in Abbildung

5-8.

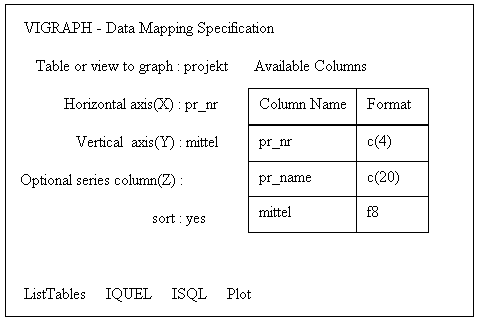

Abb. 5-8 Data Mapping-frame für die Tabelle projekt

Weil wir die Mittel aller Projekte aus der Tabelle projekt

sehen wollen, muß zuerst die Tabelle projekt angegeben

werden. Im Falle eines Balkendiagramms kennzeichnet die

X-Koordinate den Balkennamen, während die Y-Koordinate die

Balkenhöhe definiert. (Die Z-Koordinate definiert den Namen

der Teilbalken.) In unserem Beispiel ist die Spalte pr_nr

die X-, mittel die Y-Koordinate, während die Z-Koordinate

keine Angabe enthält, weil keine Teilbalken in Grafiken

gebildet werden. Nach dem Speichern der so geänderten

Spezifikation und der Auswahl der Funktion Plot wird das

Balkendiagramm (Abb. 5-9) für die Mittel aller Projekte

ausgegeben.

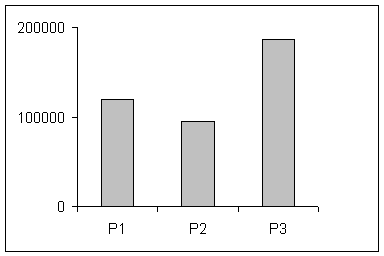

Abb. 5-9 Balkendiagramm für die Mittel aller Projekte

Zurück zum Inhaltsverzeichnis

Aufgaben.

A.5.1 Erstellen Sie die Liste aller Projekte, in denen

einzelne Mitarbeiter arbeiten, gruppiert nach

Mitarbeiternamen. Am Anfang jeder Gruppe soll der Name

und der Vorname des Mitarbeiters ausgegeben werden,

gefolgt von den einzelnen Daten jedes Projektes

(Projektnummer, Projektname und Aufgabe des Mitarbeiters

in diesem Projekt).

A.5.2 Erstellen Sie die Liste aller Mitarbeiter, gruppiert

nach dem Standort ihrer Abteilung. Die Liste soll

die Personalnummer und den Namen jedes Mitarbeiters

enthalten.

A.5.3 Erstellen Sie die Liste aller Mitarbeiter, gruppiert

nach den Namen der Abteilungen, denen sie angehören.

Die Liste soll Namen, Vornamen und Projektaufgabe jedes

Mitarbeiters enthalten.

Zurück zum Inhaltsverzeichnis
